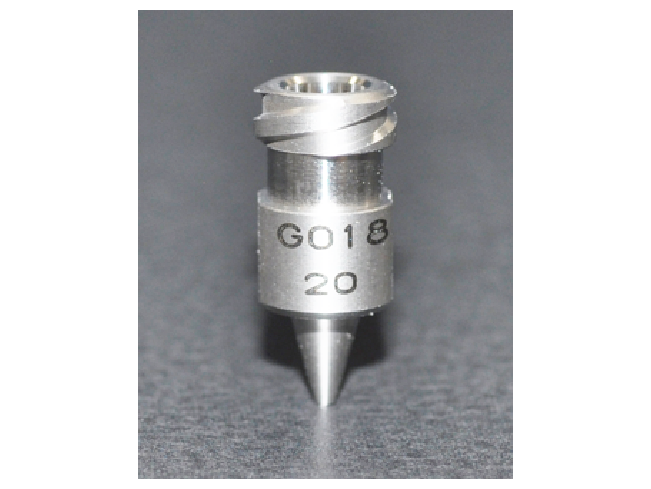

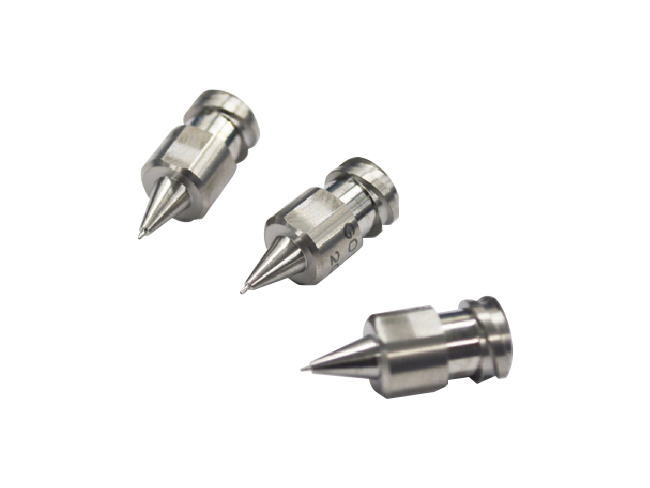

製品説明

流動性を考慮した内部形状と面粗さで、安定した微量塗布ができる高精度微量塗布用のノズルです。

<特長>
●ボディからノズルまで段差なく、液溜りができません。
●先端からネジまでを一体削り出し加工しているため、より精度の高い塗布を実現します。
●先端部テーパー形状により、材料の詰まりを解消します。
●エポキシ剤、銀ペーストなどの、中・高粘度の材料に有効です。
●流動性を高めた形状です。
●塗布材料漏れ、脱落防止のために2条ネジを標準化しました。また、ルアロック仕様への変更も対応いたします。

仕様

横にスライドしてご覧ください

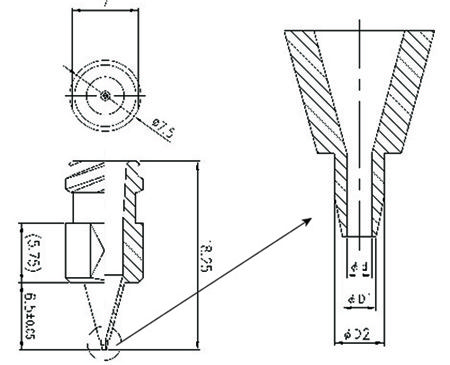

寸法図をご参照のうえ、ご確認ください。

型　式	φd ±0.02	φD1 ±0.02	φD2 –	内径サイズ表記
UNC-PN-ID0.10-SUS	0.10	0.20	0.40	10
UNC-PN-ID0.15-SUS	0.15	0.25	0.45	15
UNC-PN-ID0.20-SUS	0.20	0.30	0.50	20
UNC-PN-ID0.25-SUS	0.25	0.35	0.55	25
UNC-PN-ID0.30-SUS	0.30	0.40	0.60	30
UNC-PN-ID0.35-SUS	0.35	0.45	0.65	35
UNC-PN-ID0.40-SUS	0.40	0.50	0.70	40
UNC-PN-ID0.45-SUS	0.45	0.55	0.75	45
UNC-PN-ID0.50-SUS	0.50	0.60	0.80	50

材質 ： SUS303
